化工廠地坪防腐

玻璃鋼防腐結(jié)構(gòu)形式

1、玻璃鋼防腐基材
主要指表面需要防腐的材料，基材的質(zhì)量狀況和材質(zhì)決定防腐粘接材料的選型和玻璃鋼防腐的質(zhì)量。
2、過渡粘接層
主要用于玻璃鋼與基材的粘接，保證玻璃鋼與基材之間的剪切強度，混凝土和鋼材表面常用材料有環(huán)氧樹脂、乙烯基樹脂等。
3、樹脂砂漿層
主要用于修補基材表面缺陷和提高玻璃鋼防腐層的抗外載荷變形能力，樹脂砂漿主要由樹脂和填充材料組成，常用填充材料有石英粉、瓷粉、滑石粉、氣相二氧化硅、玻璃空心微珠等。
4、玻璃鋼增強層
主要用于玻璃鋼防腐層的增強和防滲漏的作用，提高玻璃鋼防腐層的力學(xué)性能，保證滿足現(xiàn)場工況應(yīng)力、應(yīng)變要求。同時加強玻璃鋼防腐層的防滲漏性能。
5、外保護層
主要用于抵抗外界環(huán)境及介質(zhì)作用，通常由防滲層、富樹脂層組成。起到防腐蝕、防滲漏作用。

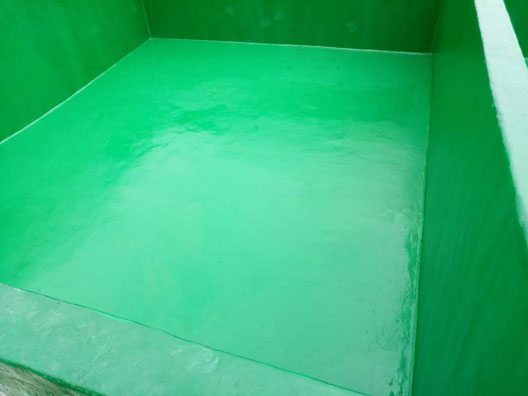

玻璃鋼防腐主要特點

玻璃鋼防腐施工方法

1、原材料準備
       根據(jù)儲存介質(zhì)種類、介質(zhì)溫度選擇合適的原材料，結(jié)合需要玻璃鋼防腐的構(gòu)筑物的尺寸裁剪所需要的增強材料，準備所需的各種施工設(shè)備及器具、防護設(shè)備通風(fēng)設(shè)施等。
2、基材表面處理
       結(jié)合基材的類型選擇不同的處理工藝，對于金屬基材應(yīng)除油、脫脂、除銹、除塵、鈍化或磷化處理，除去表面的突起、毛刺等，修補表面缺陷，保證表面平整，同時保證一定的粗糙度。對于混凝土基材應(yīng)用砂漿抹面收平，表面應(yīng)無蜂窩麻面、起灰、起砂等現(xiàn)象，達到養(yǎng)護強度后，應(yīng)進行水壓防滲防漏試驗，試驗合格后，除去表面的粉塵，修補表面的缺陷，水泥應(yīng)采用500#硅酸鹽水泥，對于堿性較高的新混凝土，應(yīng)用15~20%的硫酸鋅或氯化鋅涂刷2~4次，每隔12~24小時涂刷一次，最后用清水清洗殘留物，半年以上不必脫堿處理；對于舊混凝土應(yīng)清除腐蝕疏松混凝土，反復(fù)用清水沖洗未疏松或尚牢固混凝土，自然干燥12~24小時，用新混凝土修補損壞部位，保證表面應(yīng)無蜂窩麻面、起灰、起砂等現(xiàn)象，達到養(yǎng)護強度后，用砂紙或鏟刀除去管體表面浮砂、垃圾、塵土，打磨使混凝土表面保持一定的粗糙度，可供制作玻璃鋼防腐；如果混凝土表面含水量大于6%時，應(yīng)在50~60℃下烘干三天，保證混凝土表面含水量小于6%。
3、過渡粘接層制作
       基材準備好后，在基材表面涂刷過渡粘接材料，用于玻璃鋼與基材粘接。通常采用環(huán)氧樹脂作為過渡粘接層，底涂根據(jù)要求可以為2~4次，底涂樹脂膠液要控制好粘度，膠液用量控制在200~250g/m2；對于混凝土或木質(zhì)疏松材料，第一層底涂固化時間適當延長，讓膠液盡可能滲入基材中，提高粘接面強度；底涂要求固化24小時以上才能進行下一步操作，氣溫較低情況下固化時間應(yīng)相應(yīng)延長；固化完成后，對基材表面的缺陷、焊縫、拐角用膩子找平，轉(zhuǎn)角位置要求圓滑過渡。
4、增強層制作
       增強層制作對于鋪層較少的采用連續(xù)法施工，鋪層較多的采用間斷法施工，也可采用錯位搭接法施工；按照預(yù)先設(shè)定工藝鋪層，配置膠液時膠液固化時間控制在0.5小時，防止樹脂膠液流淌；依次鋪設(shè)裁剪好的增強材料，保證增強材料完全被膠液浸透，表面沒有干紗、白斑等現(xiàn)象。
5、防滲層及外表層制作
       待結(jié)構(gòu)層固化至有一定強度后，再在表面制作防滲漏層（根據(jù)要求，也可不制作），主要為短切氈層；滿足鋪層設(shè)計要求后，待防滲層固化至有一定強度后，再在防滲層表面涂刷樹脂膠液表面層，涂刷2~3次，每次膠液涂刷量控制在300~400g/m2；25℃以上固化24小時后可以交付使用，環(huán)境溫度較低時應(yīng)延長固化時間；固化時間延長可以提高玻璃鋼材料的力學(xué)性能和耐腐蝕性能。

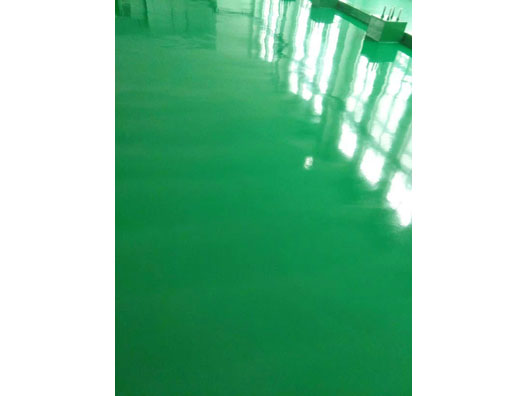

6、環(huán)氧自流平和耐酸磚防腐說明
       環(huán)氧自流平增強層通常為石英砂層，表面采用樹脂膠液自流平；耐酸磚防腐采用耐酸磚做增強層，主要控制好耐酸磚接縫的寬度，其余與玻璃鋼防腐相同。
